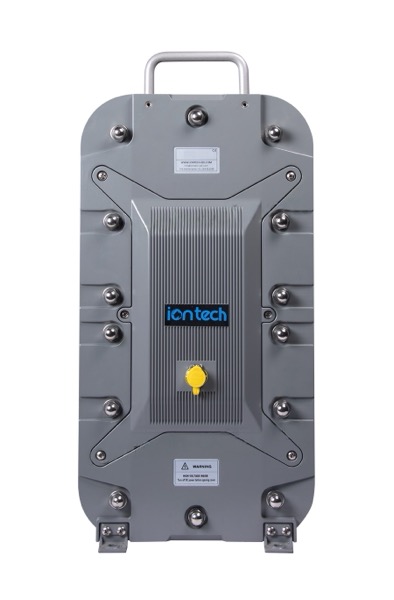

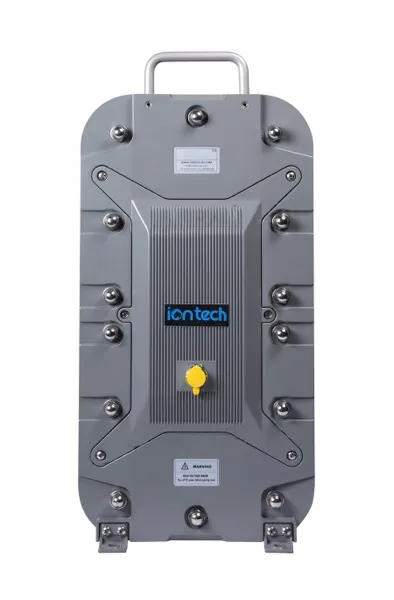

Iontech IT-ED30-HI – Yüksek Sıcaklık Dayanımlı Elektrodeiyonizasyon (EDI) Modülü
IT-ED30-HI, ters ozmoz (RO) permeatı sonrası ultra saf su kalitesine ulaşmak için tasarlanmış, kimyasal rejenerasyon gerektirmeden sürekli çalışan endüstriyel bir elektrodeiyonizasyon (EDI) modülüdür. Yüksek sıcaklık dayanımı sayesinde hijyenin kritik olduğu hatlarda sıcak su ile sanitasyon yapılmasına olanak tanır. Bu sayede reçine rejenerasyonu, asit/kostik depolama ve nötralizasyon gibi operasyonel yükleri azaltırken, proses sürekliliğini ve ürün güvenliğini artırır.
Modül; iyon değişim membranları ve elektrik alan prensibiyle çözünmüş iyonları konsantre kanala taşır. Uygun besi suyu koşullarında düşük iletkenlik ve yüksek silika giderimi sağlayarak elektronik, enerji, gıda-içecek ve laboratuvar uygulamalarında stabil kalite hedefleyen tesisler için güçlü bir çözümdür.
Neden IT-ED30-HI? (Satın Alma Kararını Kolaylaştıran Avantajlar)
- 85 ºC ± 5 ºC sıcak su ile sanitasyon uyumluluğu sayesinde hijyenik tasarım gerektiren proseslere uygundur.
- 60 ºC’de kesintisiz çalışma kabiliyeti ile sıcak proses suyu hatlarında stabil performans.
- 150+ sanitasyon döngüsü dayanımı ile uzun servis ömrü ve daha düşük toplam sahip olma maliyeti.
- Çift O-ring sızdırmazlık yapısı ile kaçak riskini azaltır, bakım güvenilirliğini artırır.
- Sanitary Tri-Clamp ürün ve konsantre bağlantıları ile hızlı montaj ve CIP/SIP odaklı kurulum kolaylığı.
- Yüksek geri kazanım oranı ile su tüketimini düşürmeye yardımcı olur.
- Modül onarım hizmeti ile yatırımınızı korur, planlı duruş sürelerini kısaltır.
Tipik Uygulamalar
- Elektronik ve yarı iletken proses suyu (düşük iletkenlik gerektiren hatlar)
- Enerji santralleri kazan besi suyu parlatma ve yüksek saflıkta su üretimi
- Gıda ve içecek proseslerinde hijyenik ultra saf su hatları
- Laboratuvar ve ilaç dışı kritik analiz/cihaz besleme suları
Teknik Veriler
| IT-ED30-HI Teknik Verileri | |
|---|---|
| Nominal akış kapasitesi | 3,4 m³/saat |
| Minimum akış kapasitesi | 1,7 m³/saat |
| Maksimum akış kapasitesi | 5,1 m³/saat |
| Ürün suyu iletkenliği | < 0,10 µS/cm |
| Silika (SiO₂) Giderimi: | %90 - %99 (giriş suyu koşullarına bağlı) |
| Geri kazanım | %90 - %95 |
| Maksimum giriş basıncı | 6,9 bar |
| DC voltaj aralığı | 0 - 320 VDC |
| DC akım aralığı | 0 - 6 A |
| Nominal akışta basınç düşüşü | 1,4 - 2,1 bar |
| Boyutlar (Y x G x D): | 665 x 320 x 563 mm |
| Çalışma Ağırlığı: | 106 kg |
| Sevkiyat Ağırlığı: | 125 kg |
| Sanitasyon | 85 ºC ± 5 ºC sıcak su ile sanitasyon uyumlu |
| Sürekli çalışma koşulu | 6,9 bar ve 60 ºC’de kesintisiz çalışma |
| Bağlantı tipi | Sanitary Tri-Clamp ürün ve konsantre bağlantıları |
Maksimum Giriş Suyu Şartları (RO Permeatı Sonrası)
| IT-ED30-HI Giriş Suyu Limitleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş Suyu İletkenliği (CO₂ ve Silika dahil): | < 40 µS/cm |
| Sıcaklık Aralığı: | 5 - 60 ºC |
| Giriş basıncı | 1,4 - 7 bar |
| Serbest Klor (Cl₂): | < 0,02 ppm |
| Demir (Fe): | < 0,01 ppm |
| Manganez (Mn): | < 0,01 ppm |
| Sülfür (S²⁻): | < 0,01 ppm |
| Toplam sertlik (CaCO₃) | < 1,0 ppm |
| TOC | < 0,5 ppm |
| Silika (SiO₂): | < 1,0 ppm |
| pH aralığı | 4 - 11 |
Kurulum ve İşletme Notları
- Ön arıtma olarak RO permeatı hedeflenmelidir; serbest klor ve metal iyonları membranlara zarar verebileceğinden limitler mutlaka korunmalıdır.
- Basınç düşüşü değerleri, hat tasarımında pompa seçimi ve enerji tüketimi hesabına dahil edilmelidir.
- Sıcak su sanitasyonu uygulanacaksa, sistemde sıcaklığa dayanımlı conta/borulama ve uygun prosedürler planlanmalıdır.
Sıkça Sorulan Sorular
IT-ED30-HI için besi suyu mutlaka RO permeatı mı olmalıdır?
Evet, modülün tasarım limitleri ve stabil ultra saf su performansı için besi suyu kaynağı ters ozmoz permeatı olmalıdır. İletkenlik, TOC, sertlik ve özellikle serbest klor limitlerinin aşılması; membran hasarı, iletkenlik artışı ve servis ömründe azalma gibi sonuçlar doğurabilir.
Sıcak su ile sanitasyon (85 ºC ± 5 ºC) modül performansını etkiler mi?
Doğru prosedür ve uygun sistem ekipmanlarıyla uygulandığında, sıcak su sanitasyonu hijyen standardını yükseltir ve mikrobiyal yükü azaltır. Modül, yüksek sıcaklığa dayanımlı yapısıyla bu işleme uygundur; ancak sanitasyon sırasında debi, basınç ve sıcaklık kontrolü ile sistemin tüm elemanlarının (conta, borulama, enstrümantasyon) sıcaklığa uyumlu olması kritik önem taşır.
Ürün suyu iletkenliği neden yükselir ve nasıl stabilize edilir?
Yükselişin yaygın nedenleri; besi suyu iletkenliğinin artması, CO₂/silika yükünün yükselmesi, limit üstü sertlik/metal iyonu girişi, yetersiz elektriksel ayarlar veya hidrolik koşulların değişmesidir. Stabilizasyon için giriş suyu limitleri doğrulanmalı, RO performansı kontrol edilmeli, çalışma basıncı-debi aralığı korunmalı ve güç kaynağı ayarları proses gereksinimine göre optimize edilmelidir.
Basınç düşüşü (1,4 - 2,1 bar) sistem tasarımında neyi değiştirir?
Bu değer, EDI modülü üzerinden geçişte pompanın karşılaması gereken kaybı ifade eder. Hattın toplam kayıpları (borulama, filtreler, vana/enstrüman kayıpları) ile birlikte değerlendirilerek pompa seçimi yapılmalıdır; doğru boyutlandırma, hem nominal debiyi tutturur hem de gereksiz enerji tüketimini önler.
