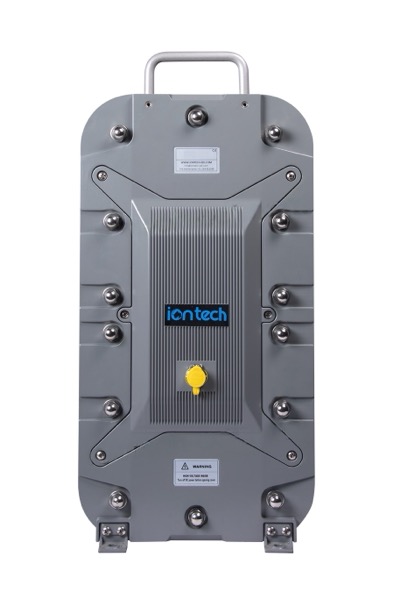

IT-ED30-HT Yüksek Sıcaklık Dayanımlı EDI Modülü
IT-ED30-HT, ters ozmoz sonrası son parlatma kademesinde ultra saf su üretimi için geliştirilmiş, yüksek sıcaklık dayanımlı elektrodeiyonizasyon modülü çözümüdür. Kimyasal rejenerasyon gerektirmeyen gelişmiş EDI teknolojisi sayesinde, klasik mixed bed reçine sistemlerine kıyasla daha düşük işletme riski, daha kararlı ürün suyu kalitesi ve daha sürdürülebilir proses yönetimi sunar. Özellikle ilaç, biyoteknoloji, laboratuvar, mikroelektronik, kozmetik, gıda ve içecek endüstrilerinde sıcak sanitasyon uyumu ve hijyenik tasarım beklentilerini karşılamak için tercih edilir.
EDI prosesi; iyon değişim reçinesi, iyon seçici membranlar ve doğru akım alanının birlikte çalışması prensibine dayanır. Bu yapı, çözünmüş iyonları sürekli olarak sistemden uzaklaştırırken reçineyi de proses içinde rejenerasyon benzeri şekilde aktif tutar. Böylece asit ve kostik kullanımına duyulan ihtiyaç ortadan kalkar. IT-ED30-HT, yüksek sıcaklık altında stabil çalışma kabiliyeti ile validasyon odaklı saf su sistemlerinde güvenilir performans sağlar.
Öne Çıkan Avantajlar
- Kimyasalsız sürekli deiyonizasyon: Asit ve kostik rejenerasyonu gerektirmez, kimyasal tüketimini ve operatör müdahalesini azaltır.
- Yüksek sıcaklık uyumu: 60 ºC proses sıcaklığına kadar çalışabilmesi sayesinde sıcak hatlara entegrasyonu kolaylaştırır.
- Sıcak su sanitasyon desteği: 85 ºC ± 5 ºC sanitasyon dayanımı, hijyenik proseslerde mikrobiyolojik kontrol avantajı sağlar.
- Düşük iletkenlik hedefi: Uygun ön arıtma ile < 0,10 µS/cm seviyesinde ürün suyu kalitesine ulaşılmasına yardımcı olur.
- Yüksek su geri kazanımı: %90 ile %95 aralığındaki verim, toplam su tüketimini optimize eder.
- Güçlü silika giderimi: %90 ile %99 aralığında silika azaltımı ile kritik uygulamalarda güven verir.
- Hijyenik bağlantı yapısı: Sanitary Tri-Clamp bağlantılar sayesinde montaj, bakım ve validasyon işlemleri kolaylaşır.
- Çift O-ring sızdırmazlık: Termal çevrimlerde daha güvenli sızdırmazlık performansı sunar.
Uygulama Alanları
IT-ED30-HT EDI modülü, düşük iletkenlik, düşük iyonik yük ve yüksek proses güvenliği beklenen sistemler için ideal bir seçimdir. Özellikle RO permeatı ile beslendiğinde, EDI hücrelerinin daha dengeli çalışmasına katkı sağlar ve uzun süreli performans kararlılığı oluşturur.
- PW ve yüksek saflıkta proses suyu üretim sistemleri
- İlaç ve biyoteknoloji yardımcı su hatları
- Laboratuvar saf su hazırlama sistemleri
- Mikroelektronik proses suyu uygulamaları
- Gıda ve içecek bileşen hazırlama suyu
- Kritik durulama ve yıkama hatları
Teknik Performans ve İşletme Özellikleri
IT-ED30-HT, nominal olarak 3,4 m³/saat debide çalışmak üzere optimize edilmiştir. Minimum 1,7 m³/saat ve maksimum 5,1 m³/saat akış kapasitesiyle farklı proses senaryolarına uyum sağlayabilir. Ancak en stabil iyon giderimi, enerji dengesi ve ürün suyu kalitesi genellikle nominal çalışma noktasına yakın işletim koşullarında elde edilir.
Modülün 0 ile 320 VDC voltaj ve 0 ile 6 A akım aralığında çalışması, güç kaynağı ve otomasyon entegrasyonu açısından kontrollü bir işletme imkanı sunar. Nominal akışta 1,4 ile 2,1 bar basınç düşüşü göstermesi, pompa seçimi ve borulama hesaplarında öngörülebilirlik sağlar. Bu yönüyle yüksek sıcaklık EDI modülü arayan projelerde hem teknik güvenlik hem de proses sürekliliği sunan güçlü bir alternatiftir.
IT-ED30-HT Teknik Verileri
| IT-ED30-HT Teknik Verileri | |
|---|---|
| Nominal akış kapasitesi | 3,4 m³/saat |
| Minimum akış kapasitesi | 1,7 m³/saat |
| Maksimum akış kapasitesi | 5,1 m³/saat |
| Ürün iletkenliği | < 0,10 µS/cm tipik hedef |
| Silika giderimi | %90 – %99, giriş suyu kalitesine bağlı |
| Geri kazanım oranı | %90 – %95 |
| Maksimum giriş basıncı | 6,9 bar |
| DC voltaj aralığı | 0 - 320 VDC |
| DC akım aralığı | 0 – 6 A |
| Nominal akışta basınç düşüşü | 1,4 - 2,1 bar |
| Boyutlar | 665 x 320 x 563 mm |
| Çalışma Ağırlığı: | 106 kg |
| Sevkiyat Ağırlığı: | 125 kg |
Giriş Suyu Kalitesi ve Ön Arıtma Gereksinimleri
EDI modüllerinde yüksek performansın sürdürülebilir olması için besleme suyu kalitesi kritik öneme sahiptir. IT-ED30-HT, ideal olarak ters ozmoz permeatı ile beslenmelidir. Serbest klor, sertlik, demir, mangan, sülfür, organik yük ve silika gibi parametrelerin limitler içinde tutulması; membran yapısının korunması, reçine performansının devam etmesi ve ürün suyu kalitesinin stabil kalması açısından gereklidir.
Yanlış ön arıtma seçimi veya limit dışı besleme suyu, iletkenlik artışı, silika kaçağı, scaling oluşumu ve modül ömründe kısalma gibi sonuçlara yol açabilir. Bu nedenle EDI modülü seçimi kadar, ön arıtma mimarisi ve proses kontrolü de satın alma kararında belirleyici olmalıdır.
IT-ED30-HT Giriş Suyu Limitleri
| IT-ED30-HT Giriş Suyu Limitleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş suyu iletkenliği | < 40 µS/cm, CO₂ ve silika dahil |
| Sıcaklık Aralığı: | 5 – 60 ºC |
| Giriş basıncı | 1,4 - 7 bar |
| Serbest klor | < 0,02 ppm |
| Demir | < 0,01 ppm |
| Manganez | < 0,01 ppm |
| Sülfür | < 0,01 ppm |
| Toplam sertlik | < 1,0 ppm CaCO₃ |
| TOC | < 0,5 ppm |
| Silika | < 1,0 ppm SiO₂ |
| pH aralığı | 4 – 11 |
Proje Tasarımı ve Satın Alma Sürecinde Neden Tercih Edilmelidir?
IT-ED30-HT, sadece bir EDI modülü değil; yüksek saflıkta su sistemlerinin uzun vadeli güvenilirliğini destekleyen stratejik bir ekipmandır. Kimyasal rejenerasyon ihtiyacını ortadan kaldırması, işletme güvenliğini artırırken toplam sahip olma maliyetini de düşürmeye yardımcı olur. Özellikle sıcak sanitasyon ihtiyacı bulunan tesislerde, standart EDI modüllerine kıyasla daha esnek ve daha güvenli bir çözüm sunar.
Satın alma aşamasında debi, sıcaklık, giriş suyu kalitesi, elektrik altyapısı, CIP veya sanitasyon senaryosu, ürün suyu tankı ve dağıtım loop yapısı birlikte değerlendirilmelidir. Doğru projelendirildiğinde IT-ED30-HT yüksek sıcaklık dayanımlı EDI modülü, uzun ömür, stabil kalite ve düşük bakım ihtiyacı ile yatırımın geri dönüşünü hızlandırır.
Sıkça Sorulan Sorular
IT-ED30-HT hangi sistemlerin arkasında kullanılmalıdır?
Bu modül en verimli şekilde ters ozmoz permeatı sonrasında kullanılır. RO çıkışının iletkenlik, sertlik, silika ve oksidan yükü açısından EDI için uygun seviyede olması, modülün hem performansını hem de ömrünü doğrudan etkiler.
Yüksek sıcaklık dayanımı işletmeye ne kazandırır?
Yüksek sıcaklık dayanımı, modülün sıcak proses sularına uyum sağlamasına ve sıcak su sanitasyonu uygulanabilmesine imkan verir. Bu özellik, özellikle ilaç, biyoteknoloji ve hijyenik üretim tesislerinde mikrobiyolojik kontrolü güçlendirir ve validasyon süreçlerini destekler.
IT-ED30-HT ile kimyasal rejenerasyon tamamen ortadan kalkar mı?
EDI teknolojisinde klasik reçine rejenerasyonu için kullanılan asit ve kostik ihtiyacı ortadan kalkar. Ancak tüm sistemin güvenli ve verimli çalışması için ön arıtma ekipmanlarının düzenli bakımı, izleme ve sanitasyon prosedürleri yine gereklidir.
Ürün suyu iletkenliği her zaman < 0,10 µS/cm olur mu?
Bu değer tipik bir performans hedefidir. Nihai ürün suyu kalitesi; RO performansı, besleme suyu kompozisyonu, CO₂ seviyesi, silika yükü, çalışma debisi, sıcaklık ve elektriksel işletim koşullarına bağlı olarak değişebilir.
Serbest klor limiti neden bu kadar düşüktür?
Serbest klor, EDI modülündeki membranlar ve iyon değişim materyalleri üzerinde oksidatif hasara neden olabilir. Bu nedenle giriş suyunda < 0,02 ppm seviyesinin korunması, modülün uzun ömürlü ve stabil çalışması açısından kritik kabul edilir.
