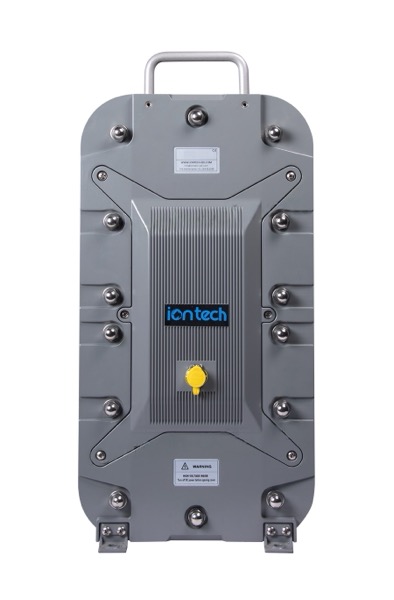

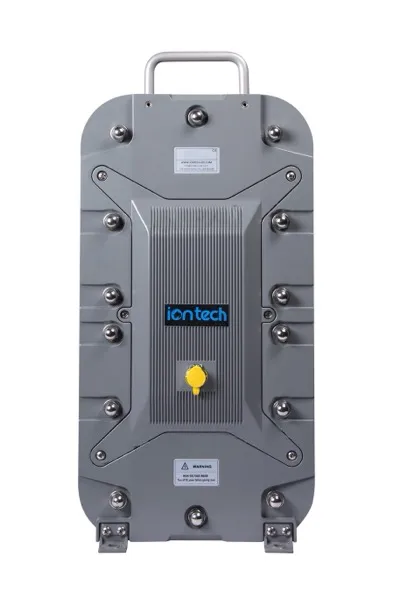

IT-ED45-HI Yüksek Sıcaklık Dayanımlı EDI Modülü
IT-ED45-HI, yüksek saflıkta su üretimi gerektiren prosesler için geliştirilmiş, sıcak su sanitasyonuna dayanıklı, endüstriyel sınıf bir elektrodeiyonizasyon (EDI) modülüdür. Özellikle farmasötik su sistemleri, biyoteknoloji tesisleri, mikroelektronik üretimi, laboratuvar uygulamaları, kozmetik prosesleri ve yüksek kalite kazan besi suyu hazırlama hatlarında güvenilir performans sunar. Kimyasal rejenerasyon gerektirmeyen yapısı sayesinde klasik reçineli sistemlere kıyasla daha düşük işletme maliyeti, daha az sarf tüketimi ve daha sürdürülebilir bir arıtma yaklaşımı sağlar.
Bu modül, Ionpure IP-LXM45HI birebir değişim ihtiyacı bulunan projelerde mekanik ve hidrolik uyumluluk avantajı sunarak modernizasyon süreçlerini hızlandırır. Mevcut sistemlerde minimum revizyonla entegrasyon yapılabilmesi, duruş sürelerini azaltır ve bakım planlamasını kolaylaştırır. 60 ºC’ye kadar sürekli çalışma ve 85 ºC ± 5 ºC sıcak su ile sanitasyon kabiliyeti, mikrobiyolojik kontrol gerektiren proseslerde önemli bir işletme avantajı oluşturur.
Çalışma Prensibi ve Proses Avantajı
EDI teknolojisi, iyon değiştirici reçineler ile iyon seçici membranları ve doğru akım alanını aynı gövde içinde bir araya getirir. Bu sayede besleme suyunda bulunan çözünmüş iyonlar sürekli olarak sudan uzaklaştırılır ve modül, kimyasal rejenerasyona ihtiyaç duymadan kesintisiz ultra saf su üretir. IT-ED45-HI, ters ozmoz sonrası parlatma aşamasında kullanıldığında iletkenliği çok düşük seviyelere indirerek kritik prosesler için stabil ürün suyu kalitesi elde edilmesine yardımcı olur.
Özellikle sıcaklık toleransı yüksek proseslerde standart EDI modüllerine göre daha güvenli bir çalışma penceresi sunar. Bu özellik, hijyenik tasarım beklentisi olan tesislerde sistemin daha kontrollü, daha verimli ve daha uzun ömürlü çalışmasına katkı verir.
Öne Çıkan Avantajlar
- Yüksek sıcaklık dayanımı: 60 ºC’ye kadar sürekli çalışma ve 85 ºC sıcak su sanitasyonuna uygun yapı.
- Birebir değişim uyumluluğu: Ionpure IP-LXM45HI yerine hızlı ve pratik adaptasyon imkânı.
- Kimyasalsız işletme: Asit ve kostik ile rejenerasyon ihtiyacını ortadan kaldırır.
- Düşük iletkenlik: Uygun besleme şartlarında ultra saf su kalitesi sağlar.
- Yüksek geri kazanım: Su tüketimini optimize ederek işletme verimliliğini artırır.
- Hijyenik bağlantı yapısı: Sanitary Tri-Clamp bağlantıları sayesinde bakım ve sökme takma kolaylığı sunar.
- Güvenilir sızdırmazlık: Çift O-ring tasarımı ile proses güvenliğini destekler.
Kullanım Alanları
- Farmasötik saf su ve yüksek saflıkta proses suyu sistemleri
- Biyoteknoloji ve laboratuvar su hazırlama hatları
- Elektronik ve mikroçip üretim prosesleri
- Gıda ve içecek endüstrisinde hijyenik proses suyu uygulamaları
- Kozmetik üretim hatları
- Yüksek basınçlı kazan besi suyu hazırlama sistemleri
IT-ED45-HI Teknik Özellikler
| IT-ED45-HI Teknik Verileri | |
|---|---|
| Nominal akış kapasitesi | 4,5 m³/saat (önerilen tasarım debisi) |
| Minimum akış kapasitesi | 2,25 m³/saat |
| Maksimum akış kapasitesi | 6,75 m³/saat |
| Ürün iletkenliği | Besleme suyu kalitesine bağlı olarak 0,10 µS/cm altı |
| Silika giderim verimi | %90 ile %99 aralığında |
| Geri kazanım oranı | %90 ile %95 tipik çalışma aralığı |
| Maksimum giriş basıncı | 6,9 bar |
| Çalışma basıncı aralığı | 1,4 ile 6,9 bar |
| DC voltaj aralığı | 0 ile 320 VDC |
| DC akım aralığı | 0 ile 6 A |
| Nominal debide basınç düşüşü | 1,4 ile 2,1 bar |
| Sürekli çalışma sıcaklığı | 5 ile 60 ºC |
| Sıcak su ile sanitasyon | 85 ºC ± 5 ºC sıcak suda, çoklu döngüye dayanım |
| Boyutlar | 665 x 320 x 563 mm |
| Çalışma ağırlığı | Yaklaşık 106 kg |
| Sevkiyat ağırlığı | Yaklaşık 125 kg |
| Bağlantı tipi | Sanitary Tri-Clamp ürün ve konsantre bağlantıları |
| Sızdırmazlık yapısı | Çift O-ring tasarımı |
Besleme Suyu Limitleri
EDI modül performansının korunabilmesi için sistem öncesinde kaliteli bir ters ozmoz permeatı sağlanması kritik öneme sahiptir. Yetersiz ön arıtma, modül içinde kirlenme, performans kaybı ve servis ömründe azalma gibi sonuçlara yol açabilir. Bu nedenle aşağıdaki limitler tasarım ve işletme aşamasında dikkate alınmalıdır.
| IT-ED45-HI Giriş Suyu Limitleri | |
|---|---|
| Giriş suyu kaynağı | Ters ozmoz permeatı |
| Giriş iletkenliği | CO₂ ve silika dahil 40 µS/cm altı |
| Sıcaklık aralığı | 5 ile 60 ºC |
| Giriş basıncı | 1,4 ile 7 bar |
| Serbest klor | 0,02 ppm altı |
| Demir | 0,01 ppm altı |
| Manganez | 0,01 ppm altı |
| Sülfür | 0,01 ppm altı |
| Toplam sertlik | CaCO₃ olarak 1,0 ppm altı |
| TOC | 0,5 ppm altı |
| Silika | 1,0 ppm altı |
| pH aralığı | 4 ile 11 |
Sistem Entegrasyonu ve Satın Alma Avantajı
IT-ED45-HI, tek modül uygulamalarından çoklu modül dizilimlerine kadar farklı kapasite projelerinde değerlendirilebilir. Skid tasarımı, güç kaynağı seçimi, enstrümantasyon, otomasyon senaryosu, sanitasyon stratejisi ve devreye alma planı doğru kurgulandığında sistemden maksimum verim alınır. Özellikle mevcut EDI modül değişim projelerinde, hızlı tedarik ve uyumlu montaj yapısı sayesinde üretim kayıpları en aza indirilebilir.
Yüksek sıcaklık dayanımı, hijyenik bağlantı tasarımı ve düşük işletme maliyeti ile bu modül; yatırım güvenliği, proses sürekliliği ve ürün kalitesi odaklı işletmeler için güçlü bir çözümdür. Uzun dönemli performans hedefleyen tesisler için teknik olarak güvenilir ve ticari olarak avantajlı bir EDI seçeneği sunar.
Sıkça Sorulan Sorular
IT-ED45-HI hangi sistemlerde en verimli şekilde kullanılır?
Bu modül en verimli şekilde ters ozmoz sonrası parlatma aşamasında kullanılır. RO permeat kalitesi uygun olduğunda ultra saf su üretiminde düşük iletkenlik, yüksek silika giderimi ve stabil proses performansı sağlar. Farmasötik, elektronik, kozmetik ve yüksek saflık gerektiren endüstriyel proseslerde ideal sonuç verir.
IT-ED45-HI sıcak su sanitasyonuna neden uygundur?
Modül yapısında kullanılan malzeme ve iç tasarım, 85 ºC ± 5 ºC sıcak su ile yapılan çoklu sanitasyon döngülerine dayanacak şekilde geliştirilmiştir. Bu özellik biyofilm oluşumunu azaltır, hijyenik proses güvenliğini artırır ve özellikle mikrobiyolojik kontrol gerektiren tesislerde önemli avantaj sağlar.
Bu EDI modülünün uzun ömürlü çalışması için hangi ön arıtma şartları gereklidir?
Modül öncesinde mutlaka uygun performansta bir ters ozmoz sistemi, yeterli partikül filtrasyonu ve serbest klor giderimi bulunmalıdır. Sertlik, silika, demir, manganez ve organik yük değerleri teknik limitlerin altında tutulmalıdır. Bu şartlar sağlanmadığında modül kirlenebilir, ürün suyu kalitesi düşebilir ve servis ömrü kısalabilir.
IT-ED45-HI mevcut Ionpure IP-LXM45HI yerine doğrudan kullanılabilir mi?
Modül, mekanik ve hidrolik uyumluluk gözetilerek tasarlandığı için birçok uygulamada birebir değişim amacıyla tercih edilir. Yine de sahadaki skid ölçüleri, bağlantı yönleri, güç kaynağı kapasitesi ve proses parametreleri kontrol edilerek montaj öncesi teknik doğrulama yapılması önerilir.
EDI güç kaynağı seçiminde nelere dikkat edilmelidir?
0 ile 320 VDC ve 0 ile 6 A aralığında çalışabilecek, akım sınırlama ve güvenlik korumalarına sahip uygun bir EDI güç kaynağı kullanılmalıdır. Güç kaynağının modül sayısına, seri veya paralel dizilim yapısına ve otomasyon altyapısına uygun seçilmesi, stabil ürün kalitesi ve güvenli işletme açısından kritik önem taşır.
