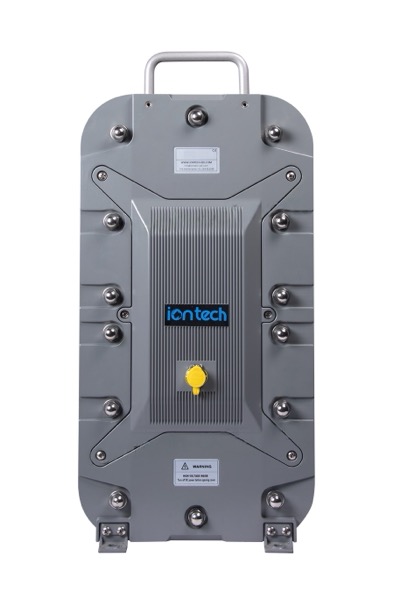

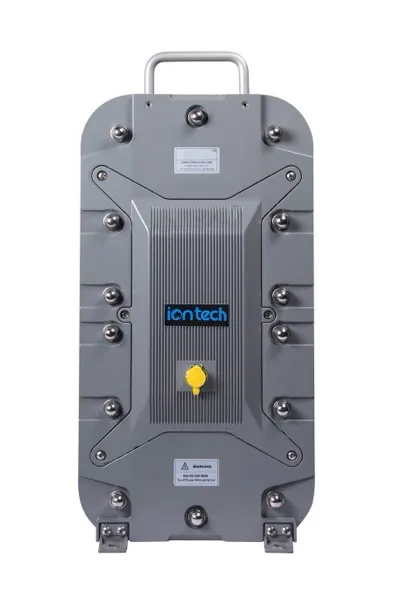

Iontech IT-ED45-HT – Yüksek Sıcaklık Dayanımlı Elektrodeiyonizasyon (EDI) Modülü
IT-ED45-HT, yüksek sıcaklık koşullarında güvenilir şekilde ultra saf su üretimi için geliştirilmiş, ileri teknoloji bir elektrodeiyonizasyon (EDI) modülüdür. Ters ozmoz (RO) sonrası parlatma ünitesi olarak çalışan bu modül, sürekli rejenerasyon gerektiren klasik karışık yataklı reçine sistemlerinin yerini alarak kimyasal kullanmadan, tam otomatik ve kesintisiz saf su üretimi sağlar.
Yüksek sıcaklığa dayanıklı yapısı sayesinde farmasötik, biyoteknoloji, kozmetik, gıda-içecek, mikroelektronik ve enerji santrali besi suyu uygulamalarında güvenle kullanılabilir. 4,5 m³/saat nominal kapasitesiyle orta ve büyük ölçekli endüstriyel saf su hatlarında hem yeni kurulumlar hem de mevcut sistemlerde revizyon ve kapasite artırımı için ideal bir çözümdür.
Öne Çıkan Teknik ve Operasyonel Avantajlar
- Yüksek sıcaklıkta sanitasyon: Modül, yaklaşık 85 ºC ± 5 ºC sıcak su ile termal sanitasyona uygundur. Bu sayede özellikle mikrobiyolojik kontrolün kritik olduğu farmasötik ve gıda proseslerinde güvenilir hijyen seviyesi sağlanır.
- Kesintisiz yüksek sıcaklıkta çalışma: 6,9 bar (100 psi) basınç ve 60 ºC (140 ºF) sıcaklıkta sürekli operasyon için tasarlanmış olup, yüksek sıcaklıkta çalışan proses suyu devreleriyle tam uyumludur.
- Sıcaklık şoklarına dayanıklılık: Sıcaklık artış ve azalışlarında özel bir işletme prosedürü gerektirmeden güvenle devreye alınabilir; bu da işletme esnekliğini ve proses sürekliliğini artırır.
- Uzun ömürlü sanitasyon döngüsü: 150’den fazla sıcak su sanitasyon döngüsüne dayanıklı tasarım, modül ömrünü uzatır ve bakım maliyetlerini düşürür.
- Yüksek saflıkta su kalitesi: Uygun giriş suyu koşullarında < 0,10 µS/cm iletkenlik seviyesinde, çok düşük iyonik kirlilik ve yüksek silika giderimi (%90 – %99, giriş şartlarına bağlı) sağlayarak yüksek teknoloji proseslerin su kalitesi gerekliliklerini karşılar.
- Yüksek geri kazanım oranı: %90 – %95 geri kazanım ile su tüketimini azaltır, atık su miktarını düşürür ve işletme maliyetini optimize eder.
- Çift O-ring sızdırmazlık: Özel tasarlanmış çift O-ring yapısı, modül bağlantı noktalarında yüksek basınç ve sıcaklık altında dahi güvenilir sızdırmazlık sunar.
- Hijyenik bağlantı tasarımı: Sanitary Tri-Clamp ürün ve konsantre bağlantıları sayesinde hijyenik hatlarla tam uyumlu, ölü hacmi minimum, kolay sökülüp takılabilen bir yapı sunar.
- Düşük işletme maliyeti: Kimyasal rejenerasyon gerektirmemesi, otomatik çalışma prensibi ve uzun reçine ömrü sayesinde işletme, depolama ve kimyasal bertaraf maliyetlerini önemli ölçüde azaltır.
- Profesyonel modül onarım ve servis desteği: Uzun vadeli işletme için modül onarımı, performans kontrolleri ve planlı bakım hizmetleriyle desteklenir.
Teknik Performans Özeti
IT-ED45-HT modülü, ters ozmoz sonrası hatlarda yüksek performanslı bir parlatma ünitesi olarak aşağıdaki kapasite ve performans değerlerini hedefler:
- Nominal akış kapasitesi: 4,5 m³/saat
- Minimum akış kapasitesi: 2,6 m³/saat
- Maksimum akış kapasitesi: 7,6 m³/saat
- Çıkış suyu iletkenliği: < 0,10 µS/cm (giriş suyu kalitesine ve proses şartlarına bağlı)
- Silika (SiO₂) giderimi: %90 – %99
- Geri kazanım oranı: %90 – %95
- Maksimum giriş basıncı: 6,9 bar
- DC voltaj aralığı: 0 – 400 VDC
- DC akım aralığı: 0 – 6 A
- Nominal akışta basınç düşüşü: Yaklaşık 1,4 – 2,1 bar
- Boyutlar (Y x G x D): 665 x 320 x 778 mm
- Çalışma ağırlığı: 148 kg
- Sevkiyat ağırlığı: 170 kg
Giriş Suyu Koşulları ve Ön Arıtma Gereksinimleri
En yüksek verim ve modül ömrü için IT-ED45-HT, ters ozmoz çıkış suyu ile beslenmelidir. Giriş suyunun kalitesi, elde edilecek ürün suyu kalitesini ve modül verimini doğrudan etkiler.
- Giriş suyu kaynağı: Ters ozmoz permeatı
- Giriş iletkenliği (CO₂ ve silika dahil): < 40 µS/cm
- Sıcaklık aralığı: 5 – 60 ºC
- Giriş basıncı: 1,4 – 7 bar
- Serbest klor (Cl₂): < 0,02 ppm – membran ve reçine koruması için ön deklorinasyon önerilir.
- Demir (Fe), Manganez (Mn), Sülfür (S²⁻): Her biri < 0,01 ppm – oksitlenebilir ve kirletici iyonlar ön arıtma ile uzaklaştırılmalıdır.
- Toplam sertlik (CaCO₃ olarak): < 1,0 ppm – kireçlenmeyi ve membran tıkanmasını önlemek için yumuşatma/antiskalant kontrolü önemlidir.
- Çözünmüş organik karbon (TOC): < 0,5 ppm – yüksek saflık gerektiren uygulamalarda aktif karbon ve/veya organik giderimi önerilir.
- Silika (SiO₂): < 1,0 ppm
- pH aralığı: 4 – 11
Uygun ön arıtma; ters ozmoz, kartuş filtrasyon, aktif karbon ve gerekirse yumuşatma veya mikrofiltrasyon kademeleri ile sağlandığında IT-ED45-HT modülü uzun süre stabil performans sunar.
Tipik Uygulama Alanları
IT-ED45-HT, yüksek sıcaklık sanitasyonu ve ultra saf su kalitesinin kritik olduğu geniş bir endüstriyel yelpazede kullanılmaktadır:
- Farmasötik ve biyoteknoloji: Saf su (PW), enjeksiyonluk su sistemleri ön arıtması, CIP/SIP sistemleri, üretim ve dolum hatları.
- Gıda ve içecek endüstrisi: İçecek üretimi, proses suyu, CIP hatları, şurup hazırlama ve dolum tesisleri için hijyenik ultra saf su.
- Mikroelektronik ve yarı iletken üretimi: Yüksek saflıkta durulama suları, wafer temizleme, baskılı devre kartı (PCB) üretimi.
- Enerji santralleri: Kazan besi suyu, türbin kondens geri kazanım sistemleri, buhar çevrimleri için düşük iletkenlikte su hazırlanması.
- Laboratuvar ve Ar-Ge tesisleri: Analiz cihazları, hassas test ve deneysel çalışmalar için tutarlı kalitede saf su üretimi.
- Kozmetik ve kişisel bakım ürünleri: Formülasyon ve durulama prosesleri için mikrobiyolojik kontrolü yüksek, düşük iletkenlikte su.
Yüksek sıcaklık dayanımı, kimyasal gerektirmeyen çalışma prensibi, hijyenik tasarımı ve yüksek saflıkta su kalitesi ile IT-ED45-HT, yeni nesil endüstriyel saf su sistemleri için güvenilir ve uzun ömürlü bir EDI çözümüdür.
